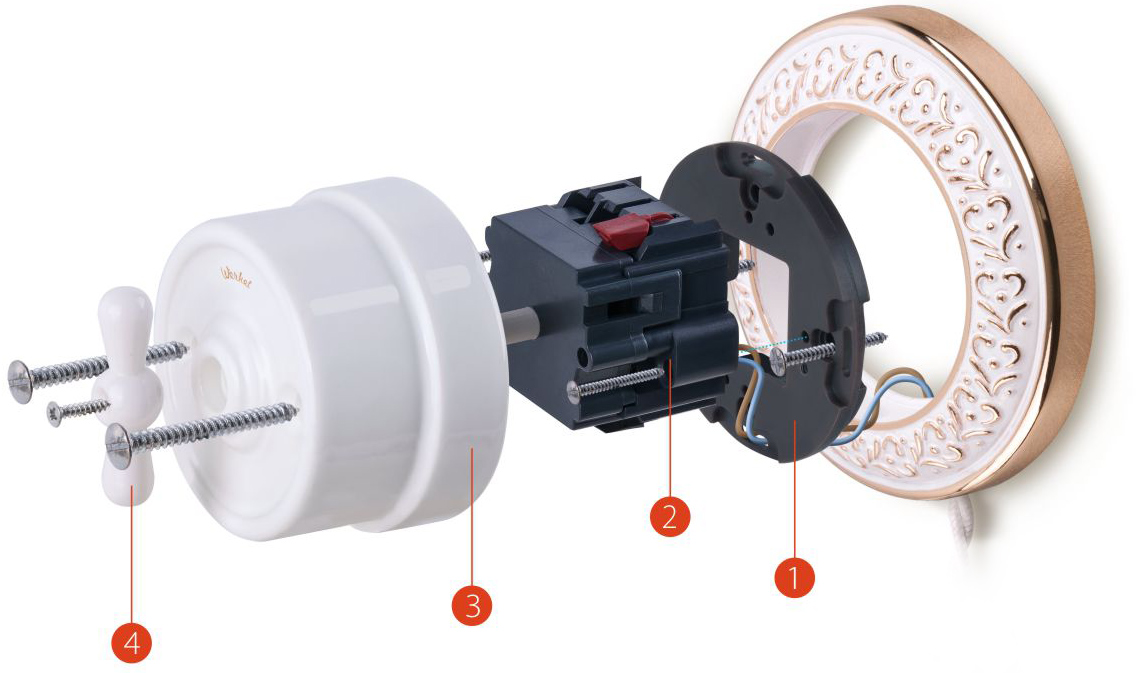

1. Установите рамку и накладку под механизм
2. Закрепите механизм на накладке
3. Установите керамический корпус
4. Закрепите фитинг
Преимущества накладных механизмов Retro
- Токопроводящие элементы выполнены из фосфорной бронзы (94% Cu, 6% Sn), которая имеет высокую токо проводимость и не вызывает нагрева механизма- Запас надежности, заложенный при проектировании, обеспечивает стабильную работу механизмов при скачках напряжения
- Серебряные контактные площадки (90% Ag, 10% Ni) предотвращают выгорание контактов выключателей
- Широкий температурный диапазон от –40° до +80 °С

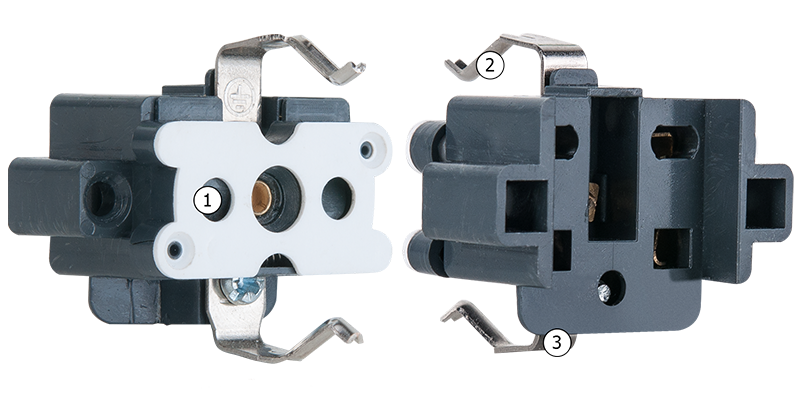

1. Защита контактов обеспечивает механизмам дополнительную безопасность, ограничивая доступ к токоведущим частям
2. Заземляющий контакт обеспечивает безопасность всех розеток серии Retro
3. Гальванизация контактов придает эстетичный внешний вид и защищает от коррозии

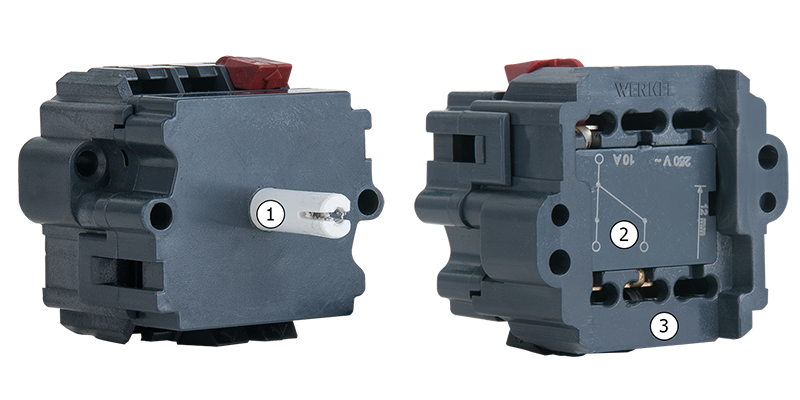

1. Надежный поворотный механизм обеспечивает четкую фиксацию контактов в нужном положении
2. Схема подключения нанесена на каждый выключатель
3. Корпус механизмов выполнен из негорючего поликарбоната,который обеспечивает высокую прочность и формостойкость

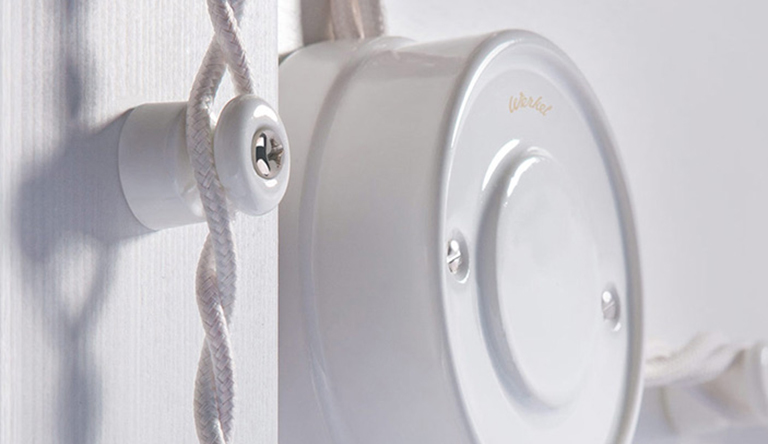

Наружная проводка - отличный способ обыграть ваш интерьер в стиле ретро. Правильно произвести монтаж позволит соблюдение ряда простых правил:
- Рекомендуемое расстояние от распределительной коробки или механизма до первого изолятора – 50 мм. При такой установке провод будет надежно зафиксирован в механизме.
- Расстояние между всеми изоляторами должно быть одинаковым и сохраняться в пределе от 300 до 400 мм. Это обеспечит эстетичный внешний вид проводки и позволит избежать провисания провода.
- В местах, где проводка меняет направление, рекомендуется устанавливать два изолятора на расстоянии 50 мм под углом 45° друг к другу
- Более надежную фиксацию провода можно обеспечить, если перевязать кабель жгутом над изолятором и под ним.
- Аккуратный и безопасный вывод кабеля из стены оформляется с помощью специальной втулки. Она не позволит проводу перетереться и обеспечит эстетичный внешний вид отверстия.
- Розетки и выключатели Retro рассчитаны на подключение проводов сечением 0,75–2,5 мм2. Для подключения розеток чаще всего используется кабель сечением 2,5 мм2, для освещения подходит витой кабель сечением 1,5 мм2.
